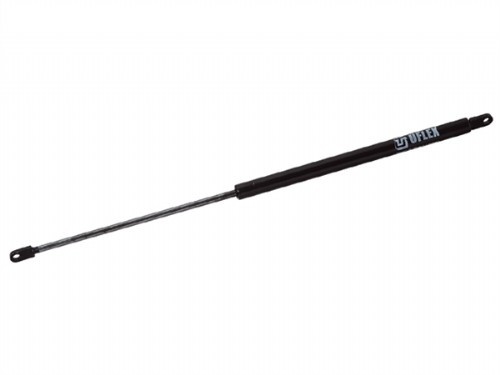

Uflex gasveren

Name: Ultraflex Uflex gasveren
Brand: Ultraflex
SKU: 00135100
Price: 28.95 EUR

Merk: Ultraflex

Toon alle Gasveren

€ 28,95

Met een 9,2 beoordeeld!
Achteraf betalen mogelijk
Ruilen of retourneren geen probleem

Productomschrijving

Gasveren zijn pneumatische spierbundels, meest gebruikt om deuren en luiken te openen en open te houden. Een gasveer, niet voorzien van een blokkering, functioneert als volgt: de druk van samengeperst nitrogeen gas opgeslagen in een buis levert de uitschuifkracht van de veer als resultaat van het drukverschil tussen buis en atmosfeer. Het gas stroomt van het hoogste naar het laagste drukcompartiment van de buis door een zelfreinigend ventiel in de zuigerstang waardoor de zuigerstang naar buiten wordt gedrukt. Elke buis is voorzien van een kleine hoeveelheid olie voor de smering en demping.

Duwkracht	Totale lengte	Slag	Eindfitting A	Eindfitting B
5 kg	257 mm	95 mm	1	2
10 kg	257 mm	95 mm	1	2
20 kg	257 mm	95 mm	1	2
10 kg	365 mm	142 mm	1	1
20 kg	356 mm	142 mm	1	1
30 kg	365 mm	142 mm	1	1
10 kg	550 mm	234 mm	1	1
20 kg	550 mm	234 mm	1	1
30 kg	550 mm	234 mm	1	1
40 kg	550 mm	234 mm	1	1
20 kg	600 mm	262 mm	2	3
30 kg	600 mm	262 mm	2	3
40 kg	600 mm	262 mm	2	3
30 kg	683 mm	300 mm	2	2
40 kg	683 mm	300 mm	2	2
50 kg	683 mm	300 mm	2	2

Montage
Optimale demping wordt verkregen als de gasveer gemonteerd is onder een hoek van 30° t. o. v. het verticale vlak met de zuigerstang in de richting van het draaipunt. In geval van een installatie waarbij grote openingshoeken van toepassing zijn, is het beter om de zuigerstang in de richting van het te openen draaipunt te monteren. Dit geeft na het passeren van het horizontale vlak een nog betere demping van de beweging.

De totale lengte is gemeten tussen het hart van beide eindfittingen in volledig geopende toestand. Stangdiameter is 8 mm voor alle artikelnummers, behalve voor artikelnummers; 00135220, 00135221 en 00135222. Hiervan is de stangdiameter 10mm. Eindfitting volgorde in afbeeldingen; 1, 2, 3.
